鑄鐵鑲銅閘門主要外形連接尺寸

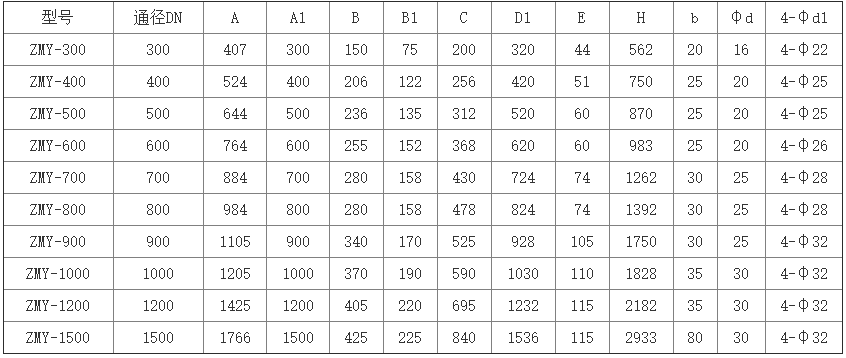

鑄鐵鑲銅閘門主要外形連接尺寸：

鑄鐵鑲銅閘門性能：

　　1、閘門的設計、制造、檢驗、和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。啟閉機按JB/T9019.1～9019.2《螺桿式啟閉機》標準。

　　2、閘門結構形式為明桿式鑄鐵鑲銅閘門、閘門的主要鑄件（閘板、閘框和導軌）進行時效處理，鑄鐵沒有裂縫，疏松、氣孔、縮松、澆注不足等缺陷。

　　3、閘門主要有門框、閘板、帶有錫青銅的金屬密閉面及可調楔型壓塊等組成，閘門具有結構堅固、耐磨耐蝕性強、安裝使用方便的特點。當閥門長期使用密封面磨損時，則可調整楔塊位置，便能恢復原密封性能。

　　4、閘門適用于墻式安裝的結構形式，閘門關閉時可對污水進行截流，以方便后續設備的檢修與保養。

　　5、啟閉機（含手輪機構及機座）置于操作平臺上，操作手輪的高度適合于人工操作，并通過螺桿（或接桿）與閘門連接，必要時設置螺桿導向支承，以使在極限關閉力下，壓桿穩定符合規范要求。

　　6、除非有特殊規定，閘門承受的正向水壓為0.1Mpa、反向水壓為0.02Mpa。在極限工作壓力條件下，閘門密封面的滲漏量≯1.25L/m.min（密封長度）。
